精密數字壓力表
作者： 本站 來源： 本站 時間：2016年07月08日
精密數字壓力表——長沙進衡自動化科技有限公司
1、 產品概述
本精密數字壓力表是按照國家最新規程研制生產的高精度智能壓力測量?jī)x表。本數字壓力表主要由壓力傳感器和信號處理電路組成。該儀表采用進口壓力傳感器，具有精度高、抗腐蝕、抗沖擊、抗震動、低溫漂、高穩定性等優點。該儀表采用大容量高性能鋰電池供電，無需外部電源供電。該儀表外觀精致、美觀，使用操 作簡單。
本數字壓力表可對各種壓力變送器、壓力儀表及壓力設備進行校驗。
2、 技術參數
1.壓力范圍：（-0.1~250）MPa
2.壓力單位：kPa、MPa、bar、mbar、mmH2O、mmHg
3.準確度等級：0.1級、0.2級、0.5級
4.顯示方式：帶背光4位數字顯示及動態指示條指示
5.過載能力：1.5倍量程
6.關閉電流：<20μA
7.供電電源：3.6V高性能雙節鋰電池，壽命2到3年
8.介質溫度：（-45～120）℃
9.工作環境：
溫度：（-10～60）℃
濕度：≤85%RH；
校正參比環境：（20±2）℃
10.溫度補償范圍：（0～50）℃
11.防爆級別：ExiaIICT4
12.過程接口：M20×1.5(外螺紋)特殊螺紋需要訂制

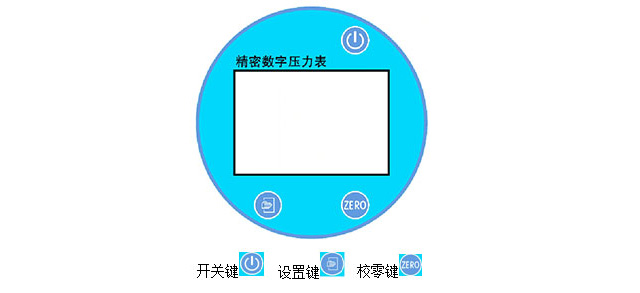

3、 儀表操作面板和功能鍵介紹
★本儀表為防爆設計，利用磁場感應原理完成各種操作，在表膜功能鍵區域下方安裝有干簧管，而非按壓式按鍵！切勿打開有機玻璃保護蓋，按壓功能鍵區，干簧管為玻璃材質，這樣做會導致干簧管損壞！操作儀表時請使用專用磁筆。
★名詞解釋：
長點：用磁筆帶有磁鐵的一端持續接觸儀表功能鍵在有機玻璃保護蓋上的對應位置。
短刷：用磁筆帶有磁鐵的一端自上而下或自下而上近距離劃過儀表功能鍵在有機玻璃保護蓋上的對應位置。
設置鍵 ：此鍵有兩個可選功能，單位轉換功能和峰值保持功能，此鍵亦可無任何功能（此鍵的具體功能與客戶的需求有關）。如果儀表帶有單位轉換功能，儀表會根據量程 在6個單位中自動判斷哪些單位可轉換。短刷設置鍵轉換壓力單位；如果儀表帶有峰值保持功能，短刷設置鍵進入峰值保持模式，儀表點亮液晶屏指示條最右邊的方 塊，儀表只顯示壓力測量值的最大值，此模式下短刷校零鍵清除峰值，再次短刷設置鍵即可退出峰值保持狀態，退出時峰值被清除，液晶屏指示條最右邊的方塊熄 滅，儀表回到動態顯示模式。
校零鍵 ：由于數字壓力表可能由于大氣壓或溫濕度的影響發生零點漂移，故特意增加校零鍵來修正儀表零點。將儀表垂直置于空氣中短刷此鍵（帶有峰值保持的儀表請先返 回動態顯示模式，再短刷校零鍵），液晶屏顯示“-CAL-”1秒然后退出返回動態顯示模式；若液晶屏顯示“Error”則表示儀表故障。
4、 使用方法
1.本儀表為本安防爆儀表，無相關本安關聯設備。
2.開箱后首先按照裝箱單檢查儀表、說明書、合格證、出廠記錄單、附件是否齊全，儀表是否完好無損。儀表標簽上的量程起始點、滿量程點和準確度等級，開機顯示的量程起始點和滿量程點是否與訂單相符。
3.安裝前請仔細閱讀說明書，嚴格按照說明書要求安裝使用。
4.經防爆檢驗合格的產品，不得隨意更換或改動影響本安防爆性能的元器件和結構。如：電子元件、電池、表殼等。
5.儀表不使用時請關機，以延長電池的使用壽命。
5、 儀表的校準
如果用戶有條件校準儀表，可定期對儀表進行校準。
校準方法（以0~10MPa數字壓力表為例）：
1.根據數字壓力表的量程選用合適的壓力標準器。原則上選用包含壓力表量程并誤差最小的標準器。
2.準備兩根磁筆(如果沒有兩根磁筆，也可用磁鐵代替)。首先用磁筆長點開關鍵2秒關機。再用一根磁筆長點校零鍵不放，另一根磁筆短刷開關鍵，液晶屏顯示“-CAL-”1.5秒，松開兩根磁筆稍等，液晶屏顯示密碼輸入界面[--]。
3. 輸入密碼：短刷開關鍵可將數字加1，從“0”到“3”循環。短刷校零鍵選擇數字輸入位，密碼輸入完成后，短刷設置鍵，便可進入校準壓力值界面。液晶屏上顯 示校準壓力單位。校準密碼：（從左到右）21。若用戶進入輸入密碼界面后不想繼續校準，可長點設置鍵1秒，儀表返回動態顯示模式。
4. 校準：
?。?）校零點（也可能是負壓最小校準點）：在不加任何壓力（對空垂直放置）的情況下，用磁筆短刷校零鍵，先顯示“-CAL-”，稍等顯示下一個校準 值，代表零點已校準完畢。（校準負向最小校準點時，將壓力表垂直安裝在標準器表座上，根據校準點數值施加相應負壓，等待壓力穩定后用磁筆短刷校零鍵）
（2）校準其它校準點：當表顯示下一校準點01.00MPa時，加壓力1MPa，待壓力穩定時，用磁筆短刷“校零”鍵，先顯示“-CAL-”，再顯示下一個校準值。重復以上步驟。
5.所有校準點校準完畢后，此時表上顯示第一個校準點，用磁筆短刷開關鍵，退出校準界面。
6. 如果校準后某一校準點誤差較大，可以針對這一點校準。用上述方法進入校準界面。用磁筆短刷設置鍵，液晶屏依次顯示各個校準點，待切換至欲校準點，加壓校準即可。
6、 安裝要求
1.儀表應垂直地平面安裝；
2.必要時加裝紫銅墊片或聚四氟墊片密封；
3.該儀表可配合臺式壓力泵使用，使用時注意壓力量程的匹配。
7、 保管和運輸
1.該儀表應存放在（0~40）℃，相對濕度不大于85%，通風、干燥、無腐蝕性氣體的環境中;
2.該儀表與說明書、合格證、出廠記錄單、附件一同裝于儀表箱內，在運輸過程中應避免強烈的碰撞。
8、 訂貨須知與技術服務
1.用戶在訂貨時需要提供壓力測量范圍，準確度等級及附加功能要求以便選擇合適的產品；
2.我公司可為用戶的數字壓力表提供軟硬件升級服務。
9、 使用注意事項
1.將儀表垂直置于空氣中，如果儀表示值不為零，請短刷校零鍵進行零點修正。若屏幕顯示“Error”，則表示儀表損壞。
2.安裝儀表之前應先檢查表頭是否干凈。在使用過程中，應保持管路清潔。
3.雖然數字壓力表可以超壓1.5倍，但是不能長時間超壓使用，否則會影響測量的準確性甚至損壞儀表。
